Ist abgeriebene Vergoldung nach wenigen Wochen ein Reklamationsgrund?

Das hängt daran, ob die Ursache schon bei der Übergabe in der Ware steckte. Zeigt sich der Mangel innerhalb des ersten Jahres, wird das gesetzlich vermutet (§ 477 Abs. 1 BGB) - dann müsste der Händler das Gegenteil belegen. Abrieb an Reibstellen nach längerem Tragen ist die erwartbare Folge von Reibung. Ist eine Schicht dagegen nach wenigen Wochen an mehreren Stellen durch, spricht das für eine von Anfang an zu dünne Auflage.

Schmuck beim Sport tragen: was Krafttraining mit einer Vergoldung macht

15. August 2026

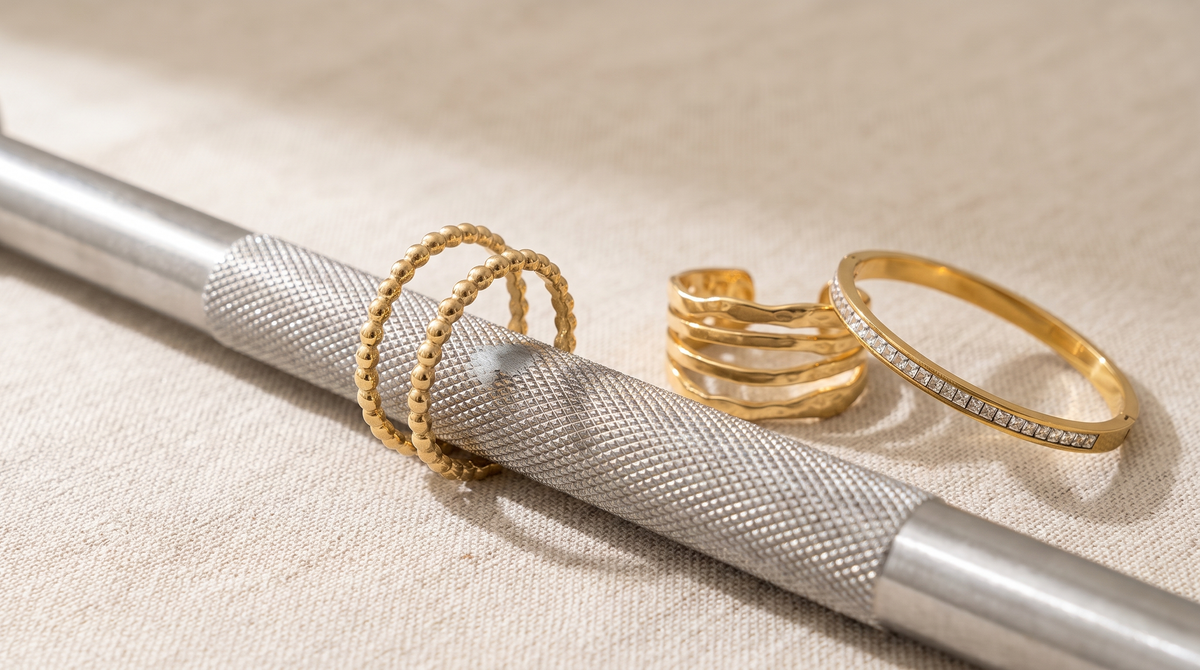

Goldfarbener offener Edelstahlring liegt auf der Rändelung einer Hantelstange, an der Berührungsstelle ist die Vergoldung bis auf graues Metall durchgerieben; daneben ein unbeschädigter Ring und ein Armreif.

bLvon byLamari Redaktion·15. August 2026·⏱ 7 Min. Lesezeit

Die übliche Antwort auf die Frage, ob man Schmuck beim Sport tragen kann, lautet: besser nicht. Das stimmt ungefähr, sagt aber nicht, welches Stück gemeint ist und welche Übung das Problem macht.

Auf eine Vergoldung wirken beim Krafttraining zwei Dinge: Schweiß und mechanischer Kontakt zum Gerät. Welcher von beiden im Einzelfall zuerst durchschlägt, hat niemand erhoben. Steuern lässt sich aber nur einer, und beim Kontakt lässt sich immerhin sagen, wo er angreift. Welcher Teil des Schmuckstücks an Stange, Griff oder Gurt anliegt, folgt aus der Griffart.

Ein dritter Punkt hat mit der Farbe gar nichts zu tun: Finger schwellen beim Training an. Was das für einen Edelstahlring bedeutet, steht weiter unten, ebenso wie das, was wir über unsere eigenen Stücke nicht wissen.

Ringe aus Edelstahl ansehen

Was Schweiß kann und was nicht

Schweiß besteht zu über 99 % aus Wasser, dazu kommen Natrium, Chlorid, Kalium, Laktat und Harnstoff, der pH-Wert liegt zwischen 4 und 7. Die Chloridwerte beim Sport können über denen eines chlorierten Süßwasserbeckens liegen. Durchgerechnet haben wir das in den Ratgebern zu wasserfesten Ketten in Gold und zur Aufbewahrung, hier wiederholen wir es nicht.

Für blanken 316L ist das unkritisch, solange keine Spalten im Spiel sind: Chloridinduzierte Spannungsrisskorrosion braucht Zugspannung und Temperaturen, die am Handgelenk nicht vorkommen.

Für eine Auflage gilt das nicht ohne Weiteres. Dünne Goldschichten sind porös, und an einer Pore steht der Elektrolyt am Kern statt auf der Schicht. Schweiß ist also im Spiel, nur lässt er sich nicht abstellen. Du schwitzt, wenn du trainierst.

Steuern lässt sich das andere: wo dein Schmuck das Gerät berührt.

Was an der Stange tatsächlich passiert

Eine Hantelstange ist kein glattes Rohr. Ihre Griffzone trägt eine Rändelung, ein Rautenmuster, das entweder eingeschnitten oder eingepresst wird. Der Blog eines Gerätehändlers unterscheidet „Hill" mit abgerundeten Kuppen, „Mountain" mit einer scharfen Spitze je Raute und „Volcano" mit vier Spitzen um eine Vertiefung. Die scharfe Variante greift so gut, dass sie dort als unangenehm bis schmerzhaft beschrieben wird; Schwielen gelten als Folge der Reibung.

Darunter liegt Vergütungsstahl. Der Blog der Trainingsmarke Starting Strength nennt Chrom-Molybdän-Stahl der Reihe 41xx als Standard für hochwertige Stangen und schreibt, Hersteller, die überhaupt eine Zugfestigkeit angeben, bewürben meist 190 bis 215 ksi; umgerechnet mit 1 ksi = 6,8948 N/mm² sind das rund 1.310 bis 1.480 N/mm². Das sind Werbeangaben. Zum Vergleich: 1.4404 liegt im weichgeglühten Lieferzustand bei 500 bis 700 N/mm².

Daraus folgt aber nicht, dass die Stange härter ist als deine Vergoldung. Feingold liegt bei Mohshärte 2,5, eine Hartvergoldung wird in Knoop angegeben, eine goldfarbene PVD-Schicht kann Titannitrid mit rund 2.400 HV sein. Die drei Skalen lassen sich nicht ineinander umrechnen, und welches Verfahren auf einem konkreten Stück liegt, steht nirgends drauf.

Unabhängig von der Härte gilt jedoch: Die Schicht ist dünn. Galvanische Auflagen liegen im Schmuck üblicherweise zwischen 0,5 und 5 µm, PVD bei 0,1 bis 1 µm. Eine Rändelspitze, die tiefer greift, als die Schicht dick ist, legt den Kern frei. Danach sieht man Grau, egal wie hart das Gold vorher war.

Dazu kommt ein Zwischenkörper: Magnesia. Chemisch ist das Sportpulver meist kein Magnesit (MgCO₃, Mohshärte 3 bis 4), sondern basisches Magnesiumcarbonat. Eine belastbare Härteangabe dafür haben wir nicht gefunden, und ob es eine Beschichtung schneller abträgt, hat unseres Wissens niemand untersucht. Sicher ist nur: Es liegt dort, wo gerieben wird.

Welche Übung welche Stelle trifft

Übung oder Gerät	Wo der Druck entsteht	Betroffenes Stück
Kreuzheben, Rudern, gerändelte Klimmzugstange	Rändelung quer über die Finger-Innenseite	Ringschiene innen
Bankdrücken, Kurzhanteln	Griff im Handballen, Ring gegen die Nachbarfinger gedrückt	Ringschiene an den Flanken
Kettlebell in der Rack-Position	Auflage auf Daumen- und Handballen, unteres Horn seitlich am Unterarm	Armband, Armreif, Uhr
Zughilfen, Trainingshandschuhe	Textil liegt auf dem Stück und bewegt sich bei jeder Wiederholung	Ring und Armband gleichzeitig
Langhantel im Nacken	Stange auf Trapez und Kragenbereich	Kette, vor allem der Verschluss
Maschinen mit gummierten Griffen	große Fläche, geringere Punktlast	alle, aber verteilt

Für die Rack-Position beschreibt der Trainingsanbieter Caveman Training die Auflage genau: Der Griff ruht auf dem Daumenballen, der untere Griffwinkel liegt hinter dem Handballen, das untere Horn liegt seitlich am Unterarm an, bei sauberer Ausführung ohne Druck. Ein Armband sitzt genau an dieser Grenze. Ob es geklemmt wird, hängt also an der Technik.

Ohrringe fehlen in dieser Liste, und das ist keine Auslassung: An Stange, Griff und Gurt kommen sie nicht in Kontakt. Bleiben Bankpolster, Kapuze und Kopfhörerbügel: kein Fall für eine Rändelung. Wer „Schmuck ab beim Sport" pauschal übernimmt, legt am Ende das falsche Stück ab.

Der zweite Mechanismus: Druck auf eine offene Schiene

Abrieb ist der eine Weg, Verformung der andere.

Alle 35 Ringe in unserem Sortiment sind offen gearbeitet und in der Weite verstellbar. Das ist beim Kauf praktisch und unter Last unpraktisch: Eine offene Schiene lässt sich zusammendrücken, und wer eine Hantelstange fest greift, drückt genau dagegen.

Einmaliges Nachjustieren ist unkritisch. Was bei Wiederholung passiert, ist bekannt: Metall ermüdet, wenn es wiederholt an derselben Stelle plastisch verformt wird. Bei austenitischen Stählen kommt Kaltverfestigung dazu, die die Festigkeit erhöht und die Restduktilität senkt, nicht dasselbe wie Versprödung, aber dieselbe Richtung: weniger Reserve beim nächsten Biegen. Ausführlich steht das im Ratgeber zu wasserfesten Ringen.

Aus dem Maschinenbau ist zusätzlich die Reibermüdung bekannt: An Kontaktstellen, an denen zwei Flächen mikroskopisch gegeneinander arbeiten, kann ein Riss schon bei Spannungen entstehen, die ein glatter Prüfstab dauerhaft aushalten würde. Auf Schmuck ist das nicht übertragen worden, und geprüft wird es dort auch nicht: ASTM B571 kennt elf qualitative Haftungsprüfungen, darunter einen Biegetest, hält aber fest, dass Risse bei harten Schichten für sich genommen noch keinen Haftungsmangel anzeigen: erst wenn sich die Schicht mit einem spitzen Werkzeug zurückschälen lässt. Genormte Verschleißprüfungen existieren zwar (ISO 23160, ISO 3160-3), sie gelten aber für Uhrengehäuse, nicht für Schmuck.

Die praktische Folge: Ein Ring, der beim Greifen enger gedrückt wurde, sitzt danach enger.

Geschwollene Finger und warum ein Stahlring dabei unangenehm ist

Hände schwellen beim Sport an. Die Mayo Clinic nennt das ein häufiges Problem, das selten ernst genug sei, um die Routine zu stören, und schreibt zugleich, die Ursache sei nicht vollständig geklärt. Als mögliche Erklärung nennt sie: Beim Training fließt mehr Blut zu Herz, Lunge und arbeitender Muskulatur, die Gefäße in den Händen könnten darauf mit Weitstellung reagieren. Unter den Empfehlungen der Klinik steht wörtlich: „Take off your rings and loosen your watchband before exercise."

Das ist der Rat einer Klinik, nicht der eines Schmuckhändlers, und der ehrlichere von beiden.

Steckt ein Ring doch fest, hängt viel am Material. Der MSD Manual beschreibt den manuellen Ringschneider als Werkzeug für „Ringe aus weichen Materialien (z. B. Gold, Silber, Kupfer, Kunststoff)". Für „Ringe aus hartem Material (z. B. Stahl, Kobalt, Titan)" verweist er auf eine motorbetriebene Ringsäge und, wenn die nicht verfügbar ist, auf einen Bolzenschneider.

Eine unangenehme Auskunft für einen Shop, der Edelstahlringe verkauft, aber sie gehört hierher: Ein 316L-Ring geht im Zweifel schwerer vom Finger als ein Goldring. Was passieren kann, wenn ein Ring an einem Gerät hängen bleibt, steht mitsamt Zahlen im Ratgeber zu wasserfesten Ringen.

Was das für die Praxis heißt

Praxis-Tipp

Ringe kommen ab, bevor du die erste Stange anfasst. Der handfestere Grund ist die Schwellung, der zweite die Rändelung an der Ringschiene.
Armbänder und Armreifen ab bei allem, was am Handgelenk aufliegt: Kettlebells, Zughilfen, Bandagen. An Maschinen mit langem Griff sind sie unkritischer.
Ketten sind seltener im Kontakt mit dem Gerät. Die klare Ausnahme ist die Langhantel im Nacken.
Ohrringe treffen an Stange und Griff auf nichts. Auf der Bank merkt man trotzdem, ob ein Stecker drückt.
Nach dem Training kurz mit Leitungswasser abspülen und trocken tupfen. Zehn Sekunden.
Wenn ein Ring nur beim Training stört: nicht aufbiegen und hinterher wieder zudrücken. Genau diese Bewegung ermüdet die Schiene.

In eigener Sache

Drei Dinge, die wir selbst nicht in Ordnung haben.

88 unserer aktiven Produkte tragen das Wort „vergoldet". Keines nennt das Verfahren, keines eine Schichtdicke. Solange das so ist, können wir dir nicht sagen, wie viele Trainingseinheiten deine Goldfarbe aushält, sondern nur, an welcher Stelle sie zuerst nachgibt. Unsere Anfrage beim Lieferanten dazu läuft und ist bis heute unbeantwortet.

Alle 35 Ringe sind offen und verstellbar. Drei Beschreibungen sagen ausdrücklich, dass sich die Schiene mit leichtem Druck weiten oder engen lässt, als Vorteil. Keine sagt dazu, dass dieselbe Bewegung, oft genug wiederholt, das Material ermüdet. Das Wort „Reibung" kommt im gesamten Sortiment kein einziges Mal vor, „Sport" genau einmal, und dort geht es um Emaille.

Und drittens: Wir machen hier keine neue Zusage. Aus früheren Artikeln stehen zwei offen: die fehlenden Maße bei den Ohrringen und drei Produkttexte, die sich selbst widersprechen. Eine dritte Ankündigung wäre wohlfeil, solange die beiden nicht erledigt sind.

Häufige Fragen zu Schmuck beim Krafttraining (FAQ)

Kann ich einen blanken Edelstahlring beim Training anlassen?

Ohne Beschichtung entfällt das Abriebproblem an der Oberfläche: Kratzer bleiben Kratzer, es kommt kein anderes Metall zum Vorschein. Die beiden anderen Punkte bleiben aber bestehen: die offene Schiene, die sich unter Griffdruck verformt, und der Finger, der anschwillt. Die Empfehlung der Mayo Clinic macht keinen Unterschied nach Material.

Ist abgeriebene Vergoldung nach ein paar Wochen ein Reklamationsgrund?

Das hängt daran, ob die Ursache schon bei der Übergabe in der Ware steckte. Zeigt sich der Mangel innerhalb des ersten Jahres, wird das gesetzlich vermutet (§ 477 Abs. 1 BGB); dann müssten wir das Gegenteil belegen. Abrieb an Reibstellen nach längerem Tragen ist die erwartbare Folge von Reibung. Ist eine Schicht dagegen nach wenigen Wochen an mehreren Stellen durch, spricht das für eine von Anfang an zu dünne Auflage. Ausführlich steht das im Ratgeber zu Verschleiß und Mangel.

Hilft es, den Ring in die Hosentasche zu stecken?

Besser als am Finger, schlechter als in einem Beutel. In der Tasche liegt er neben Schlüsseln und Reißverschlüssen, und die treffen punktuell. Ein Stoffbeutel kostet nichts.

byLamari Redaktion

Wasserfester Edelstahlschmuck & Materialkunde

Wir schreiben auf, was sich belegen lässt, und sagen dazu, was wir über unsere eigenen Stücke noch nicht wissen.
